Sistema Rubber Dam Hydroconstruct
L’acqua viene pompata dal pozzetto di pompaggio a quello di carico che è connesso mediante le tubazioni ed il tubolare della traversa stesso – principio dei vasi comunicanti – al pozzetto di controllo. Il pozzetto di controllo è dotato di un sistema di regolazione del livello.
Componenti principali

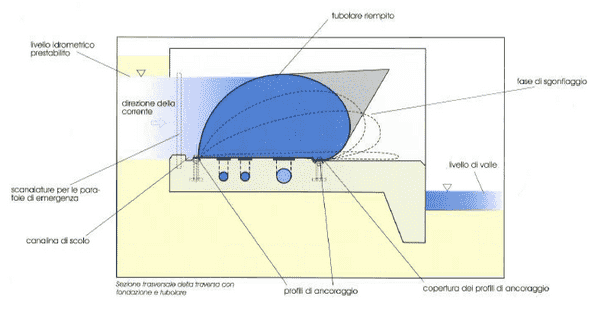

- basamento della tarversa con fondazione, pile e spalle in c.a.;
- profili di ancoraggio dei tubolari in acciaio zincato o inossidabile;
- tubazioni per il riempimento e lo svuotamento della traversa in PVC, PeaD o acciaio inossidabile;
- tubolari in gomma armata con teli in tessuto, spessore variabile tra 8 e 20 mm;
- sistema di pozzetti per la regolazione;
- pompe di carico e valvole;
- pannello elettronico per la gestione del controllo automatizzato;
- sistema di ancoraggi per eventuali paratoie per la manutenzione (opzionale).

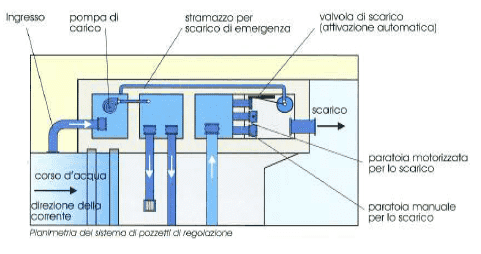

Equipaggiamento dei pozzetti
- pompa di carico, controllata da una sonda di controllo del livello idrometrico di monte;
- paratoie manuali per il carico e lo scarico;
- valvola motorizzata per il controllo dello svuotamento automatico (regolazione precisa con la sonda di controllo del livello di monte);
- valvola di scarico con sistema automatico di apertura in caso di emergenza;
- pompa di scarico in caso di livello idrometrico di valle elevato, regolata da una sonda di controllo del livello.
Il triplice sistema di sicurezza
Il sistema automatico di sicurezza per l’abbattimento della traversa consiste in:
- sezione stramazzante nel pozzetto di controllo. All’aumentare del livello l’acqua che esce automaticamente dal tubolare tracima oltre tale livello provocando l’abbassamento della traversa;
- paratoia di scarico manuale nel pozzetto di scarico;
- sistema di emergenza con vaso basculante collegato alla valvola di scarico. Il vaso riempiendosi si abbassa aprendo la valvola quindi si svuota automaticamente e risale richiudendo la valvola.
Vantaggi rispetto al riempimento ad aria
- regolazione migliore in tutte le condizioni da vuoto a pieno;
- il livello idrometrico di valle non crea alcun problema;
- semplicità del sistema che non necessità di apparecchiature meccaniche o edifici dedicati ad eccezione della pompa di carico e delle valvole, è possibile operare in sicurezza anche nella stagione invernale;
- non vi sono vibrazioni od oscillazioni dei tubolari poiché sono pieni d’acqua;
- abbassamento in condizioni di sicurezza anche in mancanza di corrente;
- non vi sono rischi di sovraccarico sulla fondazione;
- bassi costi di manutenzione.
